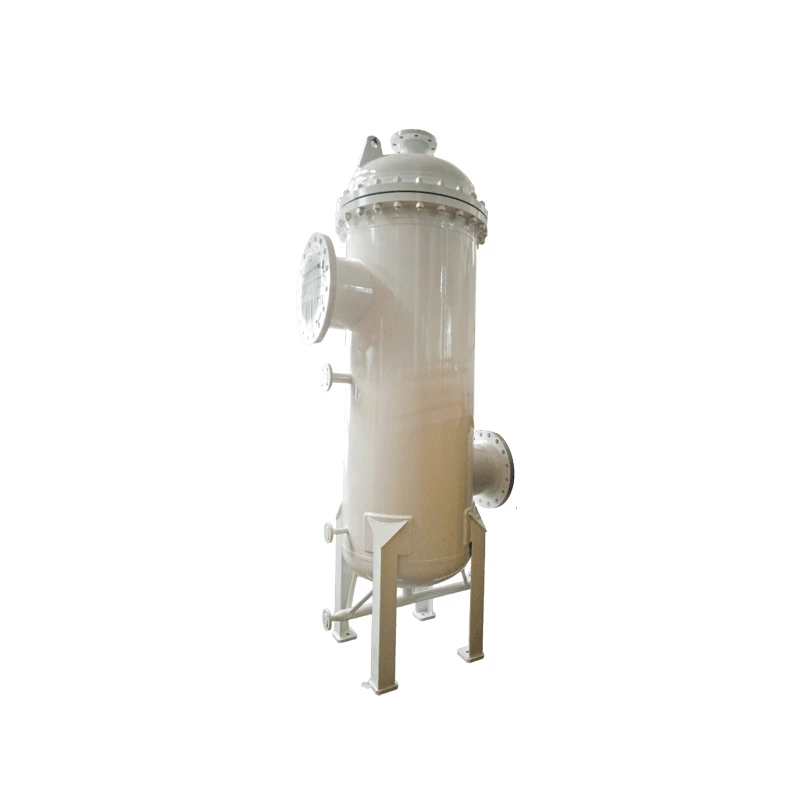

베인형 필터 분리기는 기체 흐름에서 액체 방울, 오일 미스트 및 고체 입자를 제거하도록 설계된 고효율 기체-액체 분리 및 여과 시스템입니다. 관성 분리 기술과 베인형 분리 소자를 결합하여 낮은 압력 강하와 안정적인 작동으로 신뢰할 수 있는 분리 성능을 구현합니다.
UNITE FILTER의 베인형 필터 분리기는 천연가스 처리, 석유 및 가스 운송, 석유화학 공장, 화학 산업 및 산업용 가스 시스템에 널리 사용됩니다. 최적화된 내부 베인 구조는 가스의 흐름 방향을 바꾸어 액체 방울과 오염 물질을 효율적으로 분리하는 동시에 하류 장비를 보호합니다.
콤팩트한 설계, 높은 분리 효율, 다양한 작동 조건에 대한 뛰어난 적응성을 갖춘 베인형 필터 분리기는 가스 정화, 장비 보호 및 공정 신뢰성 향상을 위한 효과적인 솔루션을 제공합니다.
• 용기로 들어가는 기체와 액체는 입구 칸막이를 통해 방향이 바뀌어 큰 물방울과 자유롭게 흐르는 액체가 제거됩니다.
• 액체는 정수압판을 통과하여 용기 바닥으로 떨어져 첫 번째 저장 탱크로 들어갑니다.
• 가스와 남은 물 미스트가 베인 분리기로 유입됩니다.
• 날개 조립체 하단에 모인 나머지 액체는 배수관을 통해 배출됩니다.
• 수중 배수관과 밀봉 구조는 최적의 배수 방식을 제공합니다.
•배수관과 액체 레벨 조절기는 용기에서 액체가 적절하게 배출되도록 합니다.
(a) 용기로 들어가는 기체와 액체는 입구 칸막이에 의해 방향이 바뀌어 큰 물방울과 자유수분무가 제거됩니다.
(b) 액체는 첫 번째 배수관을 통해 액체 저장실로 흘러 들어갑니다.
(c) 깨끗한 가스와 남은 수분 미스트는 베인 분리기로 들어갑니다.
(d) 날개형 제습기 배출구 바닥에 모인 나머지 물방울은 두 번째 배수관을 통해 액체 저장실로 들어갑니다.
(e) 양쪽 배수관에서 액체를 모으는 액체 저장실에는 수위계를 설치할 수 있다.
저희 엔지니어와 상담하여 맞춤형 여과 솔루션을 무료로 받아보세요.
베인형 필터 분리기는 특수 설계된 베인 팩(라멜라 구조)을 사용하여 기체 흐름에서 액체 방울과 고체 입자를 효율적으로 제거하는 산업용 기체-액체 분리 장치입니다.
가스는 분리기의 경사진 날개들을 통과하며 흐릅니다. 흐름 방향이 빠르게 바뀌면서 무거운 액체 방울과 고체 입자는 날개 표면에 부딪혀 합쳐지고 배출되는 반면, 깨끗한 가스는 계속 앞으로 나아갑니다.
주요 장점으로는 미세 안개에 대한 높은 분리 효율, 컴팩트한 설계, 낮은 압력 강하, 움직이는 부품 없음, 높은 신뢰성 및 연속적인 산업 공정에 적합하다는 점 등이 있습니다.
이 제품들은 석유 및 가스 처리, 압축기 스테이션, 천연가스 수송, 석유화학 공장, 발전소 및 가스 흐름 정화가 필요한 해양 분야에 널리 사용됩니다.
베인형 분리기는 관성 충격과 방향 흐름 변화를 이용하여 액적을 제거하는 반면, 응집 필터는 필터 매체를 사용하여 미세 액적을 더 큰 액적으로 병합합니다. 베인 시스템은 내구성이 더 뛰어나고 유지 보수 비용이 적게 들면서 더 높은 유량을 처리할 수 있습니다.
